#BIM Kết cấu: Lợi ích từ “Mô hình đầy đủ cốt thép”…

(Minh họa các lựa chọn cắt thép từ BIM Model @LOD350-400)
(Thống kê thép dầm – Toàn công trình, dự án…)
(Mô hình đơn nhất – khoảng 25000m2 sàn; mô hình đầy đủ cốt thép @LOD350-400)
(Cốt thép của toàn bộ Dự án, Công trình có thể được Check-kiểm; Thống kê – tổng hợp; Quản lý…nhanh chóng, nhất quán. Mô hình cốt thép có thể tích hợp thêm các thông tin phục vụ chế tạo tự động, tổ hợp như Rebars_BVBS)

Nếu hệ thống phần cứng, phần mềm đáp ứng được; Model “Full Rebars” có những lợi ích sau để cân nhắc (Với video minh họa, máy tính cá nhân hoàn toàn xử lý mượt ở quy mô x3 – x5 công trình trong video)

– Model “gần gũi” với thực thể công trình, các thống kê – tổng hợp là nhanh chóng, tự động…Hạn chế việc phải đánh giá các cấu kiện có thực sự giống nhau, đếm nhầm số cấu kiện, tầng điển hình…

– Về trực quan, khi review Model thì mỗi cấu kiện sẽ thể hiện “chính nó” => không cần phải rà soát, truy tìm: Thằng này giống thằng nào, chi tiết này đại diện cho những thằng nào…Giá trị khai thác Models sẽ tốt hơn!

– Trong quá trình thiết kế, thi công: việc điều chỉnh 1 vài tầng, 1 số cấu kiện là không hiếm gặp. Một hệ thống Model chi tiết đầy đủ sẽ tự động phát hiện sự khác biệt của tầng, cấu kiện => thông báo, cập nhật, phát sinh bản vẽ chi tiết…

– Việc nhầm lẫn các cấu kiện không thực sự giống nhau có cùng chi tiết điển hình, nhầm lẫn số lượng giống nhau là không hiếm gặp với cách làm chỉ Model chi tiết điển hình…Việc Model chi tiết đầy đủ giải quyết được việc này: việc đánh giá giống nhau về chi tiết, xác định số lượng được thực hiện tự động…

– Thống kê, tổng hợp chi tiết toàn bộ khi cần là nhanh chóng có được; không cần thêm các bước tính trung gian như là: 1Unit x Số lượng + …

– More…

—Happy BIMming—

#OpenBIM: How #IFC Models can be review by Clients…

Công tác thiết kế, phát triển #BIM Models là các đơn vị chuyên nghiệp => Models, sản phẩm đó có thể được khai thác, sử dụng như thế nào?

  1. Nền tảng khai thác BIM Models: Trimble Connect (Desktop, Cloud -Web, Mobile…), có thể “thử nghiệm” với bản “Basic Free”…
  2. Một số lưu ý về Models “BIM Kết cấu”: Assembly, Cast_Units, Pour_Objects…Why’s @LOD350-400 (https://bimforum.org/LOD/)
  3. Công tác Review hình học, hình khối, đo kiểm kích thước là trực quan, dễ dàng…
  4. Hệ thống phân loại, đặt tên, định danh (số hiệu) là đồng nhất với bản vẽ chi tiết => Dễ dàng truy vấn, kiểm tra trực quan trên Model với cấu kiện có xung đột, cần lưu ý…
    More: #IFC Tracking… => Chỉnh sửa ### Xóa đi, vẽ lại!
  5. Truy vấn, tổng hợp khối lượng là thuận lợi, tin cậy: Khối lượng 1, nhóm cấu kiện, cả công trình…Lưu ý thông tin về khối lượng ứng với từng giai đoạn thiết kế, phát triển của #BIM Model.

Ps: Video khá dài và có “thuyết minh”

Chương trình đào tạo Autodesk Revit Structures(SBS_RS_xx): Now Free

Tóm tắt bài giảng “Revit Structures” trước đây, rất tiếc trước kia không ghi video lên nội dung không được đầy đủ và một số thông tin, nhận xét có thể không còn phù hợp với các cập nhật hiện tại (tài liệu biên soạn năm 2016). Hy vọng tài liệu vẫn có ích nào đó!
—Happy BIMming—
https://drive.google.com/file/d/161kqB618dvK6ClXdu88lxwLb27ue11Wz/view?usp=sharing

(SBS)BIM: Rebars Nesting Management (Quản lý cắt – nối cốt thép)

– Model chi tiết, đầy đủ cốt thép trong giai đoạn thiết kế cung cấp thống kế tin cậy, bản vẽ chi tiết trực tiếp từ Model…
– Các thống kê, quản lý bổ xung (không có trong quy trình truyền thống) như: Quản lý, ước tính hao hụt – khả năng tận dụng cốt thép (do nối vượt chiều dài tiêu chuẩn) => tính toán phương án cắt, nối thép hạn chế hao hụt…
– More…

(SBS)BIM: Why’s LOD350-400?

– Models được phát triển có xét đến Biện pháp thi công chủ đạo, quy tắc thực hành địa phương…(Phân loại, tổ chức Parts, Cast_units…)
– Bản vẽ chi tiết là trực tiếp từ Model, hạn chế sử dụng “Typical Detail”, “2D Detail”…
– Tham khảo theo LOD_Spec (thuận lợi cho phối hợp, mở rộng…dựa trên các quy tắc, chỉ dẫn, hiểu biết chung).
=> Các thống kê chi tiết, tổng hợp tin cậy: Thống kê khối tích bê tông, thống kê cốt thép, thống kê ván khuôn…

“BIM Kết cấu” – Ứng dụng trong thiết kế…

More: https://strucbimsol.vn/chung-cu-nha-o-xa-hoi/

Overview

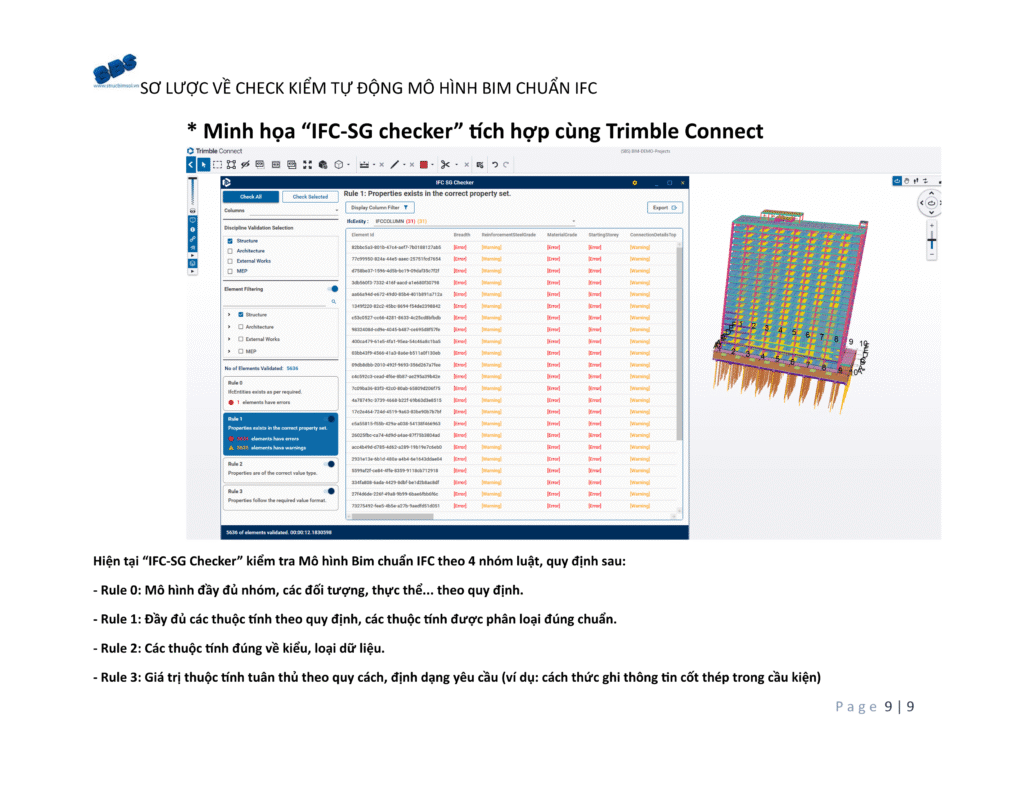

Review easy with Trimble Connect

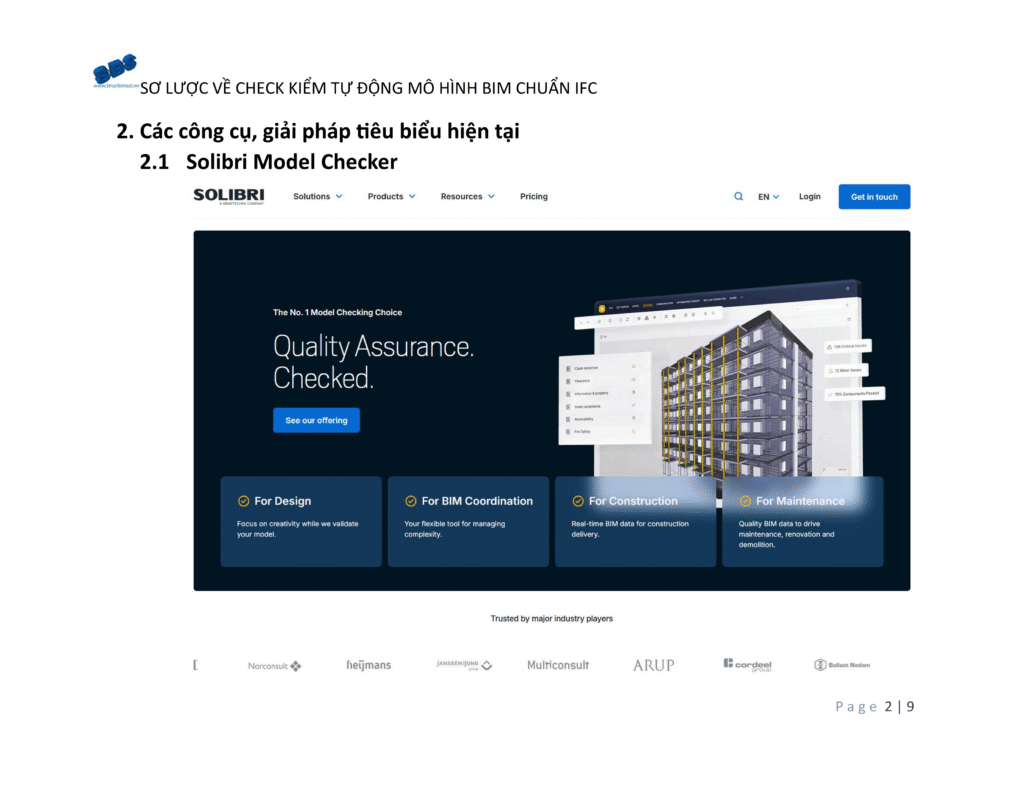

Review easy with Solibri, Naviswork, Cloud(Web, Phone)
Full 3D Rebars Models @LOD350-400
(Minh họa phương án cắt thép, ước tính hao hụt…)
(Design to Construction)

(SBS) #BIM #IFC Workflow Update…

(SBS) #Structural #BIM: Parts, Cast_Unit, Assembly…là gì? 🤓
– Model BIM kết cấu được tạo lập từ các đơn vị hình học nhỏ, cơ sở là “các parts”: Các đoạn dầm, các ô sàn, dải vách nhỏ…
– Các parts được ghép nối, gộp lại dựa trên Logic về kết cấu – xây dựng, thi công – chế tạo…thành các “cấu kiện kết cấu” gọi là Cast_Units hay Assembly (với kết cấu thép). Các tính năng quản lý – đánh số hiệu; bản vẽ thiết kế chi tiết cấu kiện là áp dụng cho các “cấu kiện kết cấu” mức Cast_Unit / Assemblies.
– Cấu trúc dữ liệu định dạng IFC được xây dựng, tổ chức mạch lạc theo phân cấp: Site -> Projects -> Buildings -> Cast_unit/Assemblies -> Parts.
Như vậy việc tạo lập, phân loại, quản lý “cấu kiện kết cấu” mạch lạc theo Cast_Unit/Assembly là một nội dung quan trọng với Model BIM Kết cấu
(SBS) #Structural #BIM #IFC Model…🤓
– Kích thước file nhỏ, mượt… ngay cả với Model lớn, chi tiết.
– Thuận lợi trong phối hợp, chia sẻ qua trình duyệt, thiết bị di động…(không yêu cầu cao về phần cứng).
– IFC là chuẩn dữ liệu mở, tin cậy – ổn định trong lưu trữ, dễ dàng truy vấn, khai thác với đa dạng các phần mềm BIM khác nhau (nhiều Apps miễn phí).
– IFC là chuẩn dữ liệu mở – một trong các khuyến cáo của “ISO BIM” ISO19650 series.
– Happy with #OpenBIM #IFC.
—————————————–
More:
https://www.iso.org/standard/68078.html
https://www.buildingsmart.org/…/industry-foundation…/

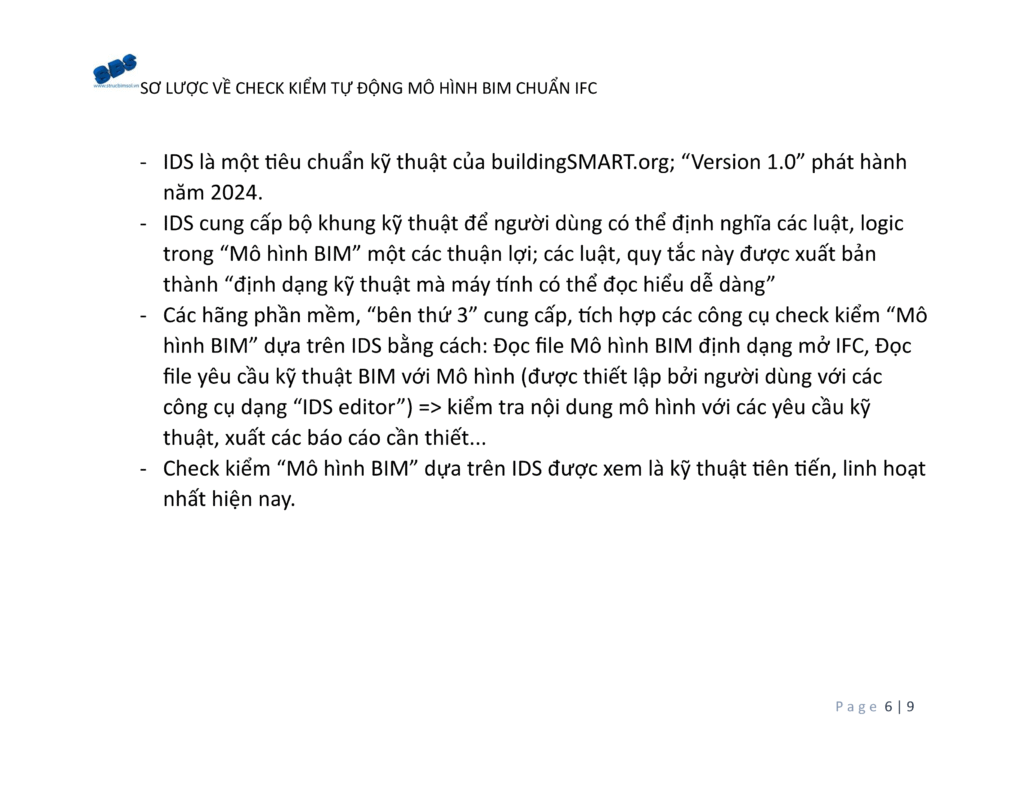

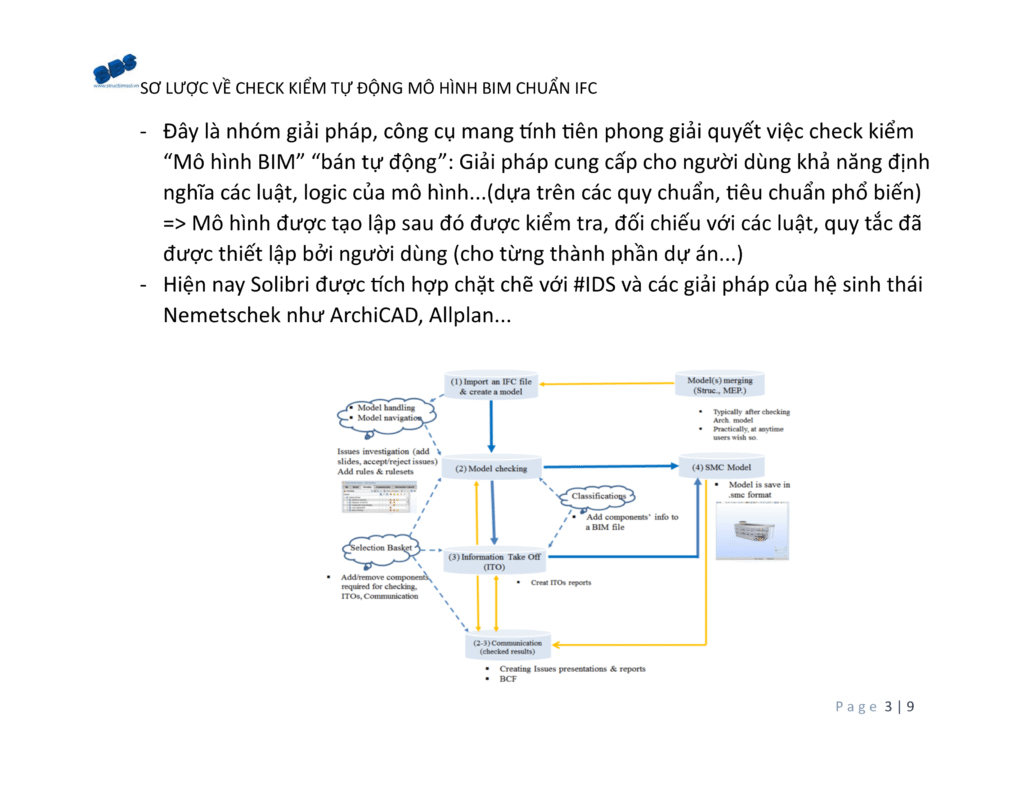

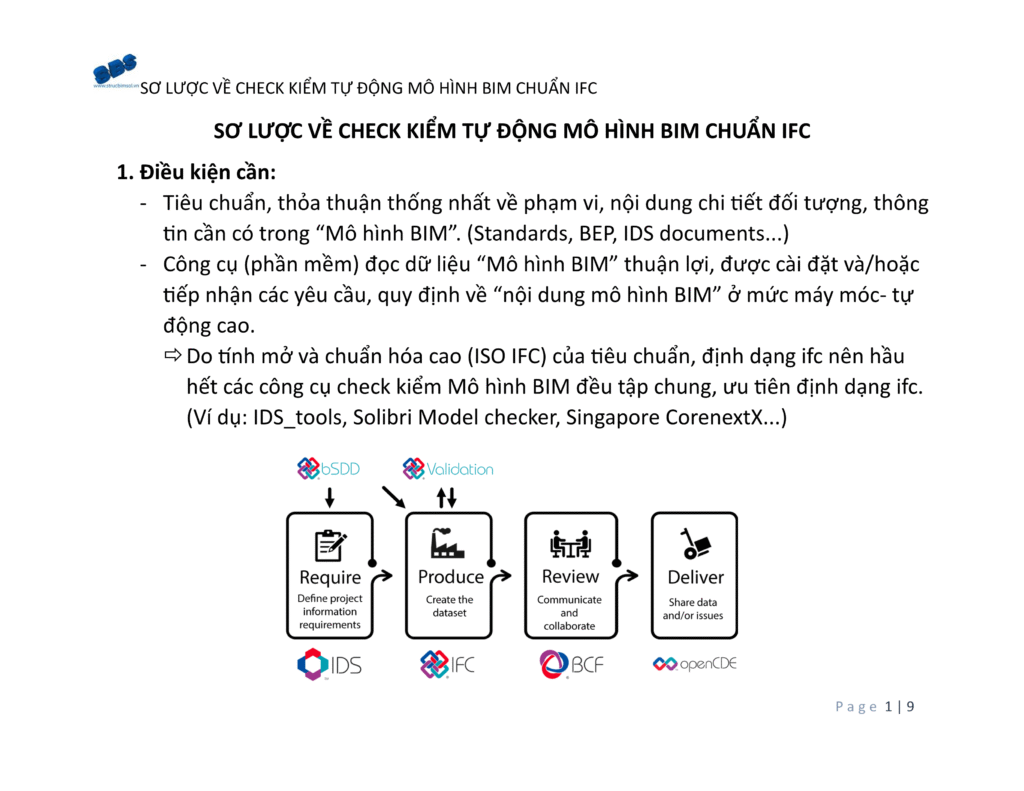

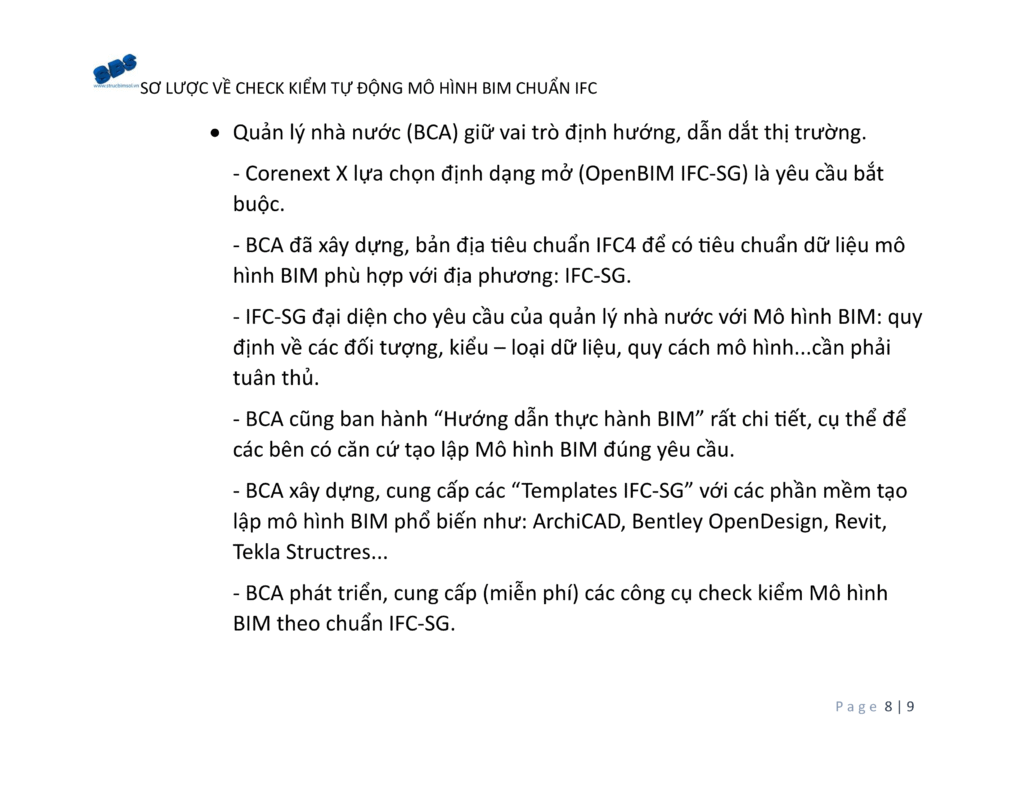

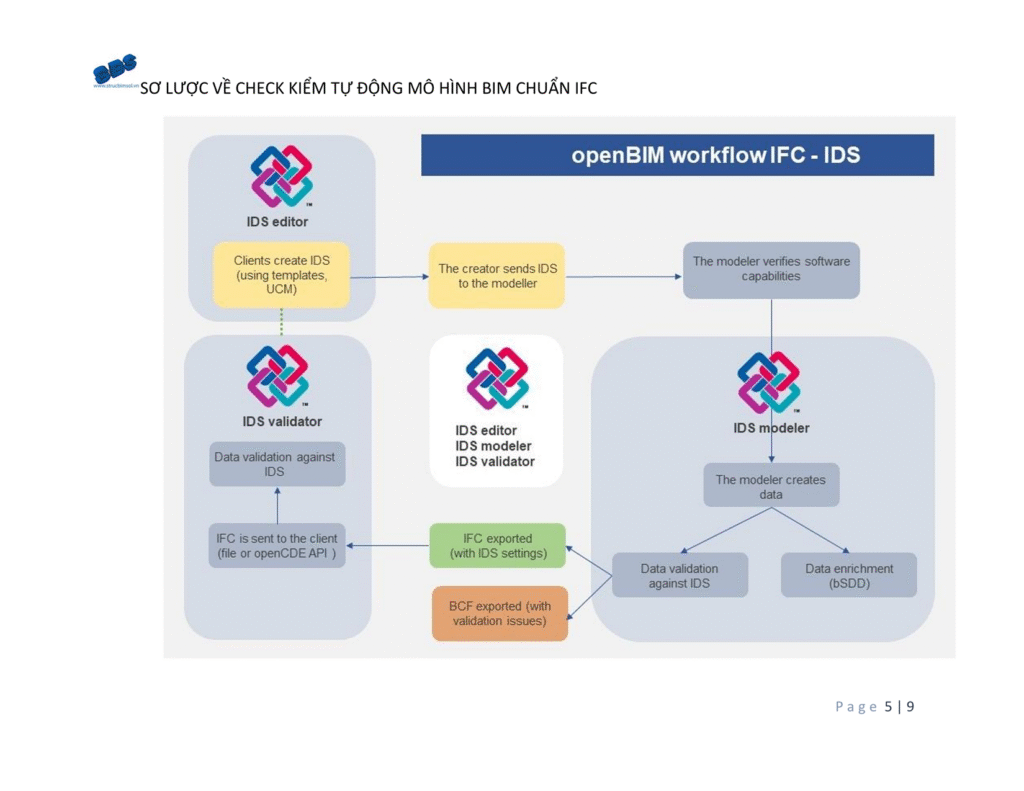

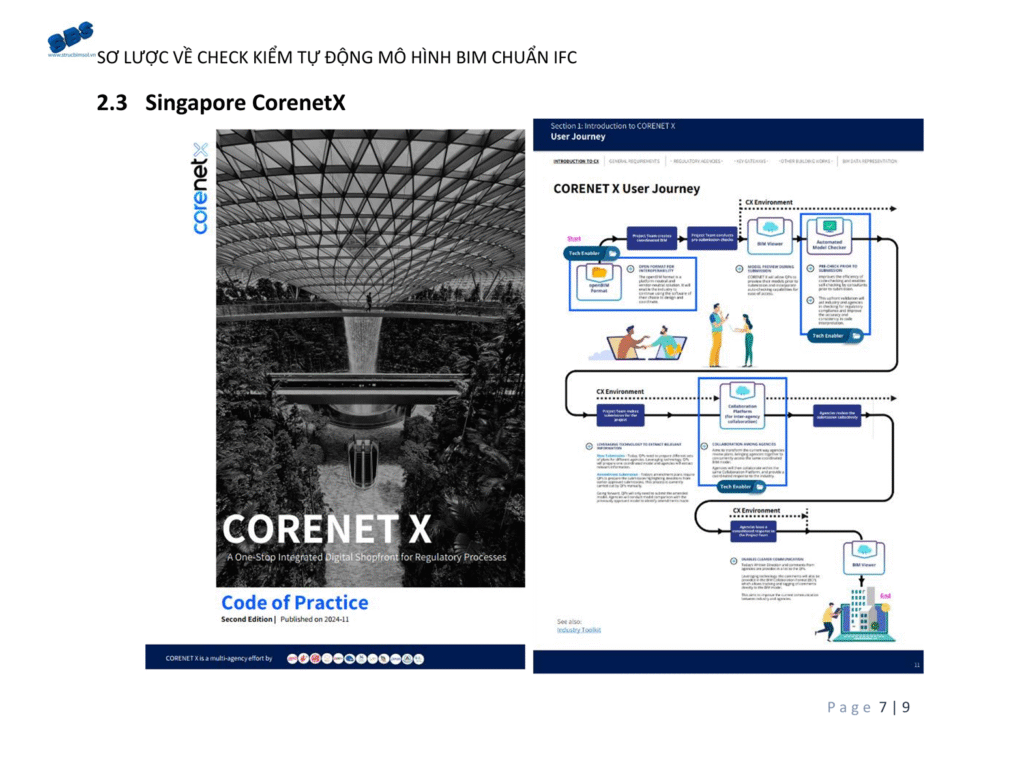

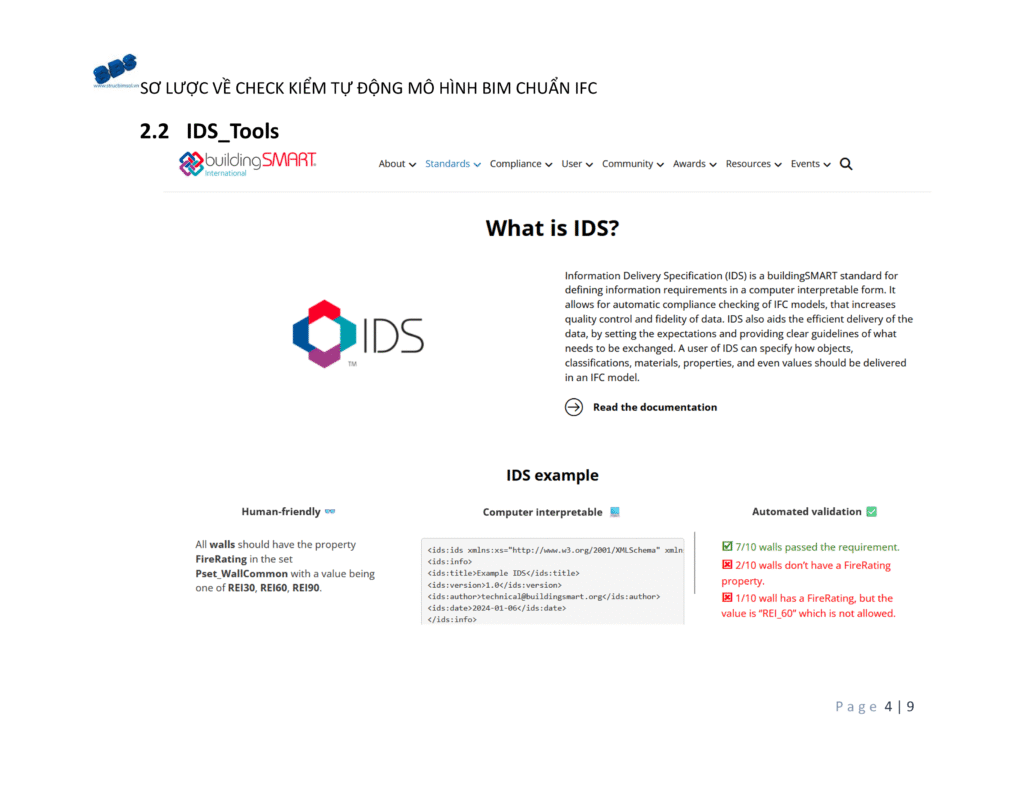

(SBS) #Structural #IFC #BIM Model Review… 🤓
– Model IFC kết cấu chi tiết, nhẹ – mượt có thể review, check kiểm mọi lúc, mọi nơi qua trình duyệt, thiết bị di động…
– Dễ dàng check kiểm các nội dung về kích thước, không gian; xung đột – va chạm; các nội dung về thông số kỹ thuật; khối lượng từ tổng thể đến chi tiết…
– 3D Review là trực quan, dễ dàng – thuận lợi, thú vị…ngay cả với khách hàng không chuyên về kỹ thuật.
– Hồ sơ bản vẽ thiết kế là trực tiếp, đồng bộ từ BIM Model lên “Model Review” góp phần hỗ trợ, giảm thiểu thời gian công tác “Kiểm tra bản vẽ thiết kế”.
(SBS) #Structural #BIM #IFC #BVBS🤓
– Thông tin, dữ liệu trực tiếp từ IFC BIM Models tới Nhà máy, Công trường…
– Các thông số kỹ thuật, cắt – uốn, bố trí của các Rebars Set, Rebars Group…được tích hợp trực tiếp vào IFC Models (IFC2x3) qua “BVBS String”.
– Các “BVBS String” được đọc trực tiếp bởi các máy cắt – uốn thép, với sự can thiệp tối thiểu của con người.
– Tài liệu tham khảo:
https://www.sciencedirect.com/…/abs/pii/S0926580521001059
– Test…
=> Giá trị của Model BIM Chi tiết, LOD cao; Sự không cần thiết của bước “2D Shopdrawings”?

(SBS)Structural BIM Model @LOD350-400

Với #OpenBIM #IFC Model #BIM có thể phát triển đến mức @LOD350-400 và vẫn đảm bảo sự mượt mà, thuận lợi trong phối hợp các bên, khai thác – sử dụng…
